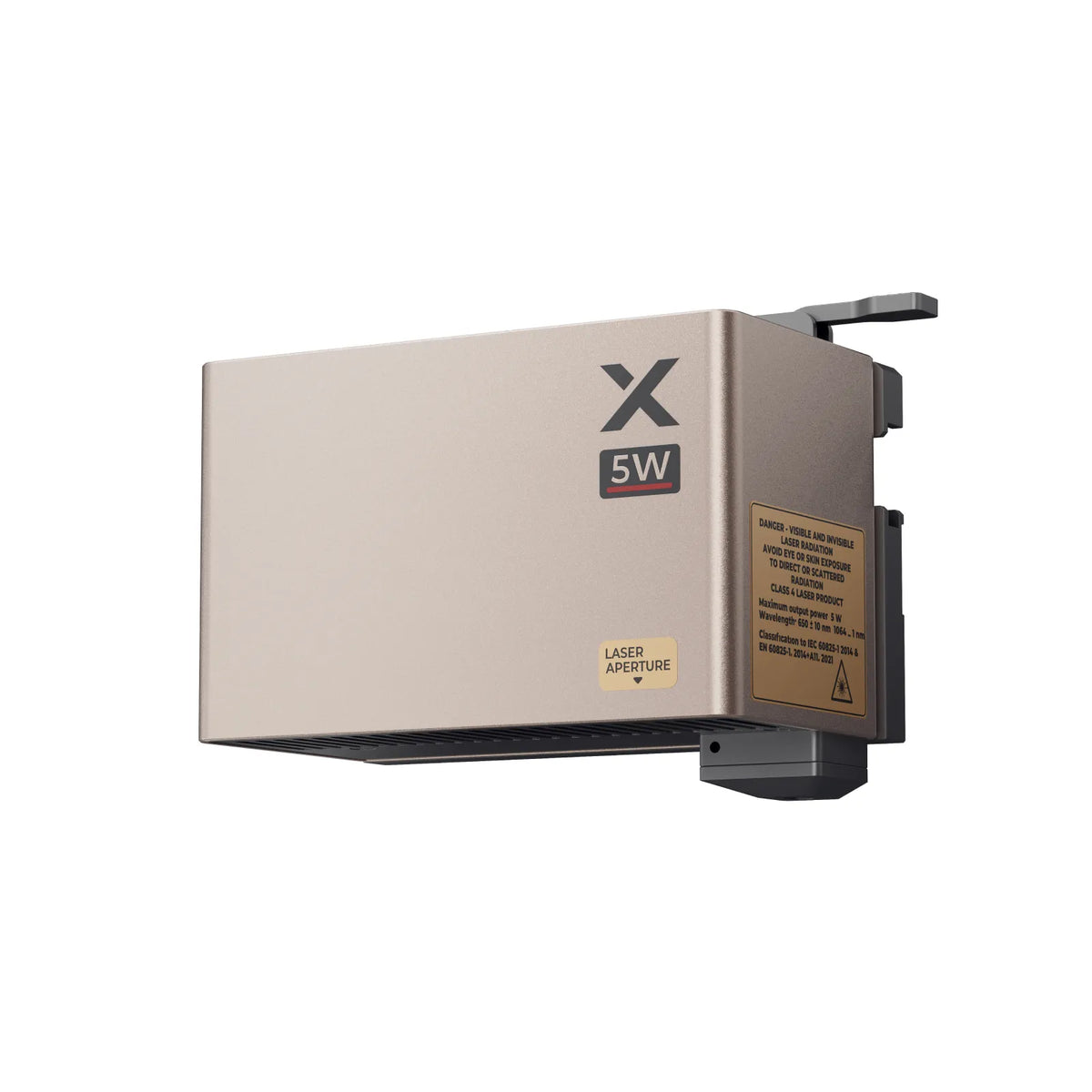

xTool P3 5W IR-Lasermodul – 1064 nm
Gepulster 5W-Infrarotlaser mit einer Wellenlänge von 1064 nm Für Gravuren und Markierungen auf Metall sowie ausgewählten Kunststoffen Arbeitsbereich von 650 x 426 mm und bis zu 1.000 mm/s Gravurgeschwindigkeit Ausschließlich mit dem xTool P3 kompatibel – Stromversorgung über das Hauptgerät
xTool P3 mit einem 5W IR-Lasermodul erweitern
Das xTool 5W IR-Lasermodul erweitert den xTool P3 um einen gepulsten Infrarotlaser mit einer Wellenlänge von 1064 nm. Es ist für präzise Gravuren und Markierungen auf Metall sowie ausgewählten Kunststoffen und weiteren geeigneten Materialien vorgesehen.
Das Modul ist ausschließlich mit dem xTool P3 kompatibel. Andere xTool-Lasermaschinen werden nicht unterstützt. Der xTool P3 ist nicht Bestandteil dieses Zubehörartikels und wird separat benötigt.
Metall und Kunststoff mit dem Infrarotlaser gravieren
Das IR-Lasermodul eignet sich laut Hersteller unter anderem für Gold, Messing, eloxiertes Metall und Edelstahl. Darüber hinaus können je nach Material auch geeignete Kunststoffe, Leder, Stoff, Gummi, Stein und weitere Oberflächen bearbeitet werden.
Das Ergebnis hängt von Material, Oberfläche und gewählten Einstellungen ab. Vor der Serienbearbeitung empfiehlt sich deshalb ein Materialtest mit den in der xTool-Software empfohlenen Parametern.
Spiegelndes Metall darf nicht bearbeitet werden, da reflektierte Laserstrahlung das Modul beschädigen kann.
Großer Arbeitsbereich für IR-Lasergravuren
Mit dem xTool P3 steht dem IR-Lasermodul ein Arbeitsbereich von 650 x 426 mm zur Verfügung. Die maximal angegebene Materialhöhe beträgt 180 mm.
Die maximale Gravurgeschwindigkeit liegt laut Hersteller bei 1.000 mm/s. Für Ritzmarkierungen werden bis zu 300 mm/s angegeben. Die tatsächlich geeignete Geschwindigkeit richtet sich nach der Absorption und Beschaffenheit des Materials.
Gepulster 1064-nm-Infrarotlaser mit 5 Watt
Das Halbleiter-Lasermodul arbeitet nicht kontinuierlich, sondern erzeugt kurze Laserpulse. Die angegebene Pulsbreite beträgt 4 ns bei einer Wiederholrate von 25 bis 30 kHz.
Die Stromversorgung erfolgt direkt über den xTool P3. Ein separates Netzteil wird für das IR-Lasermodul nicht benötigt. Die integrierte Luftkühlung unterstützt den Betrieb bei Umgebungstemperaturen von 0 bis 35 °C.
Grenzen des xTool P3 IR-Lasermoduls
Das Modul ist zum Gravieren und Markieren vorgesehen. Laserschneiden, Prägen von Metall und Farbgravuren werden nicht unterstützt.
Auch die Bearbeitung gebogener Materialien, der automatische Rotationsmodus und die Verwendung des Förderbands werden mit diesem IR-Lasermodul nicht unterstützt. Das vorinstallierte Lasermodul des xTool P3 und das IR-Modul können jedoch innerhalb desselben Projekts eingesetzt werden.
TECHNISCHE DATEN
Laserart: gepulster Infrarot-Halbleiterlaser
Ausgangsleistung: 5 W
Wellenlänge: 1064 nm ± 1 nm
Pulsbreite: 4 ns
Wiederholrate: 25–30 kHz
Spitzenleistung: 49–65 kW
Energie pro Einzelpuls: über 0,14 mJ
Brennweite: 49 mm
Arbeitsbereich: 650 x 426 mm
Maximale Materialhöhe: 180 mm
Maximale Gravurgeschwindigkeit: 1.000 mm/s
Maximale Geschwindigkeit für Ritzmarkierungen: 300 mm/s
Abmessungen des Laserkopfs: 136,5 x 94,5 x 92,5 mm
Gewicht des Laserkopfs: 850 g
Kühlung: Luftkühlung
Stromversorgung: über den xTool P3
Betriebstemperatur: 0–35 °C
Lagertemperatur: −10 bis 60 °C
Angegebene Lebensdauer: ca. 8.000 Stunden
Kompatibilität: ausschließlich xTool P3
