xTool F2 Ultra UV 5 W UV-Lasergravierer, Conveyor & Deluxe Bundle

Präzise UV-Gravuren für Glas, Kristall und empfindliche Materialien

Der xTool F2 Ultra UV kombiniert einen 5-W-UV-Laser mit einer Wellenlänge von 355 nm, einem schnellen Galvanometersystem und zwei 48-MP-Kameras. Seine geringe thermische Einwirkung eignet sich besonders für feine Markierungen auf Materialien, bei denen eine starke Erwärmung, Verformung oder ausgeprägte Brandspuren vermieden werden sollen.

Auf dieser Produktseite stehen zwei Varianten zur Auswahl: F2 Ultra UV mit Auto Streamline Conveyor und das umfangreichere F2 Ultra UV Deluxe Bundle. Beide Varianten enthalten denselben UV-Laser und das Förderband. Das Deluxe Bundle ergänzt das System um die xTool RA3 Abrollvorrichtung für Rundgravuren und den SafetyPro AP2 Luftreiniger.

Zwei Varianten für unterschiedliche Produktionsanforderungen

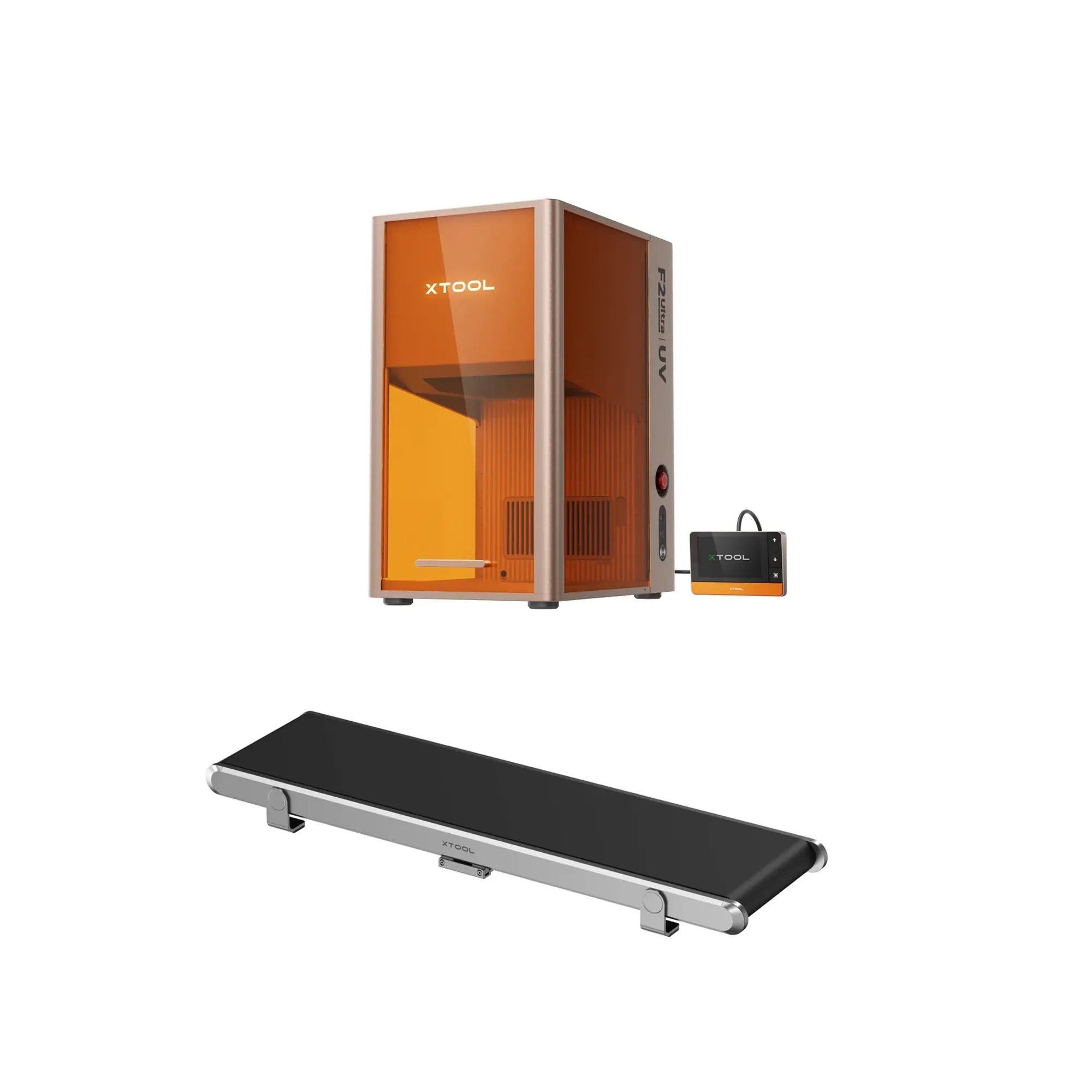

F2 Ultra UV mit Conveyor

Diese Variante ist für größere Werkstücke und wiederkehrende Serienaufträge ausgelegt. Der Auto Streamline Conveyor erweitert den nutzbaren Bereich für Oberflächengravuren von 200 × 200 mm auf bis zu 200 × 500 mm. Mehrere flache Werkstücke können nacheinander zugeführt und mit demselben Motiv bearbeitet werden.

Enthalten sind:

• xTool F2 Ultra UV 5 W UV-Lasergravierer

• Auto Streamline Förderband (Conveyor)

• Innengravurpaket des F2 Ultra UV

• Touchscreen-Controller und reguläres Gerätezubehör

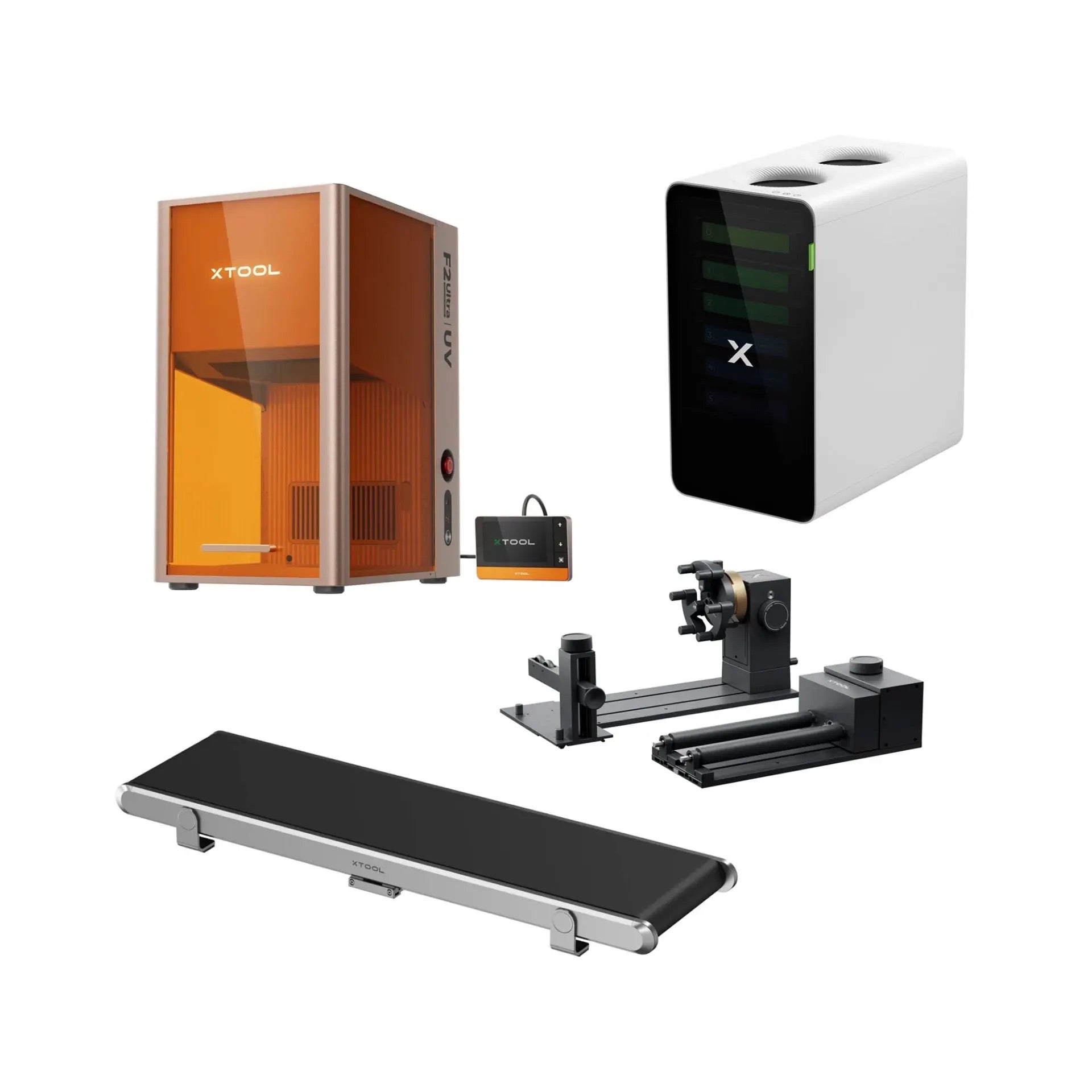

F2 Ultra UV Deluxe Bundle

Das Deluxe Bundle ist die vielseitigere Ausstattung für Betriebe, Werkstätten und professionelle Personalisierungsangebote. Neben dem Conveyor enthält es das RA3 Rundgravurmodul sowie den SafetyPro AP2 Luftreiniger.

Enthalten sind:

• xTool F2 Ultra UV 5 W UV-Lasergravierer

• Auto Streamline Conveyor

• xTool Abrollvorrichtung RA3

• xTool SafetyPro AP2 Luftreiniger

• Innengravurpaket des F2 Ultra UV

• Touchscreen-Controller und reguläres Gerätezubehör

Oberflächen- und 3D-Innengravuren

Eine Besonderheit des F2 Ultra UV ist die Möglichkeit, nicht nur die Oberfläche, sondern auch das Innere geeigneter transparenter Werkstücke zu gravieren. Dadurch lassen sich dreidimensional wirkende Motive, Schriftzüge oder Fotos in geeigneten Glas- und Kristallkörpern umsetzen.

Für beide Verfahren werden unterschiedliche Linsen verwendet. Das mitgelieferte Innengravurpaket umfasst eine Linse für Innengravuren, ein Distanzstück, einen K9-Glasblock zum Testen und Kalibrieren sowie drei Kalibrierkarten.

Der reguläre Arbeitsbereich beträgt:

• Oberflächengravur: 200 × 200 mm

• Oberflächengravur mit Conveyor: bis zu 200 × 500 mm

UV-Laser für feine Details und sensible Oberflächen

Die kurze Wellenlänge des UV-Lasers ermöglicht eine präzise Bearbeitung mit vergleichsweise geringer Wärmeeinwirkung. Das ist besonders bei feinen Schriften, Logos, QR-Codes, Seriennummern und detailreichen Motiven hilfreich.

Je nach Material und gewählten Einstellungen lassen sich unter anderem folgende Werkstoffe markieren oder gravieren:

• Glas und Kristall

• verschiedene Kunststoffe und Acryl

• beschichtete und unbeschichtete Metalle

• Keramik und Stein

• Holz und Leder

• Papier, Gummi und Silikon

Da Zusammensetzung und Beschichtung erheblichen Einfluss auf das Ergebnis haben, sollten unbekannte Materialien grundsätzlich zuerst an einem Reststück getestet werden.

Schnelle Positionierung mit zwei 48-MP-Kameras

Das duale Kamerasystem unterstützt die Erfassung und Positionierung der Werkstücke. Das Motiv kann in xTool Studio auf der aufgenommenen Arbeitsfläche platziert und vor der Bearbeitung kontrolliert werden.

Die maximale Bearbeitungsgeschwindigkeit von bis zu 15.000 mm/s unterstützt kurze Produktionszeiten bei feinen Markierungen und wiederkehrenden Aufträgen. Die tatsächlich geeignete Geschwindigkeit hängt vom Material, Motiv und gewünschten Ergebnis ab.

Serienproduktion mit dem Auto Streamline Conveyor

Der Conveyor eignet sich für längere Motive, größere flache Werkstücke und die Bearbeitung mehrerer Einzelteile. Neue Werkstücke können bei unterstützten Serienprozessen fortlaufend zugeführt werden. Das erleichtert beispielsweise die Produktion personalisierter Schilder, Karten, Anhänger, Plaketten oder Werbeartikel.

Bei der Verwendung des Conveyors kann die Schutzhaube nicht vollständig geschlossen werden. Deshalb sind die für Laserklasse 4 geltenden Schutzmaßnahmen einzuhalten.

Rundgravuren mit der RA3

Die im Deluxe Bundle enthaltene xTool RA3 erweitert den Anwendungsbereich auf zylindrische, kugelförmige und unregelmäßig geformte Objekte. Damit können beispielsweise Becher, Flaschen, Ringe und andere runde Werkstücke rundum graviert werden.

Welche Aufnahmeart verwendet werden kann, hängt von Form, Durchmesser, Gewicht und Oberfläche des jeweiligen Werkstücks ab.

Luftreinigung mit dem SafetyPro AP2

Bei der Laserbearbeitung können Rauch, Staub, Partikel und Gerüche entstehen. Der im Deluxe Bundle enthaltene SafetyPro AP2 nimmt die Abluft des Lasers auf und führt sie durch sein Filtersystem.

Die Eignung der Filterung hängt vom bearbeiteten Material und den betrieblichen Anforderungen ab. Unbekannte oder potenziell gefährliche Materialien dürfen nicht ohne vorherige Prüfung verarbeitet werden.

Technische Daten

• Lasertyp: 5-W-UV-Laser

• Wellenlänge: 355 ± 5 nm

• Oberflächen-Arbeitsbereich: 200 × 200 mm

• Arbeitsbereich mit Conveyor: bis zu 200 × 500 mm

• Arbeitsbereich für Innengravuren: 70 × 70 mm

• Maximale Bearbeitungsgeschwindigkeit: 15.000 mm/s

• Kamerasystem: zwei 48-MP-Kameras

• Verbindung: WLAN, USB und IP

• Gerätemaße: 294 × 429 × 520 mm

• Software: xTool Studio

• Laserklasse des EU-Modells: Klasse 4

Wichtiger Sicherheitshinweis

Der xTool F2 Ultra UV in der EU-Ausführung ist ein Laserprodukt der Klasse 4 und für den professionellen Einsatz durch geschultes Personal vorgesehen. Insbesondere bei geöffnetem Arbeitsbereich oder bei Verwendung des Conveyors sind geeignete Schutzmaßnahmen erforderlich.

Dazu gehören unter anderem eine für 355 ± 5 nm geeignete Laserschutzbrille, Zugangsbeschränkungen, eine fachgerechte Absaugung und die Einhaltung der Herstellerangaben.

PVC, Vinyl und andere Materialien, die gefährliche oder korrosive Dämpfe freisetzen können, dürfen nicht bearbeitet werden. Der Laser darf während des Betriebs nicht unbeaufsichtigt bleiben.
